Основное назначение силовых щитов — распределение электрической энергии между силовыми потребителями с обеспечением необходимой защиты и возможности оперативного управления.

Они применяются для питания:

• электродвигателей;
• насосного оборудования;
• вентиляционных и компрессорных установок;
• нагревательного оборудования;
• технологических линий;
• станков и производственных установок;
• систем освещения и инженерных систем;
• другого промышленного оборудования.

В зависимости от схемы электроснабжения силовой щит может выполнять функции локального распределительного устройства либо являться частью более сложной системы электроснабжения предприятия.

С помощью силового щита осуществляется:

Приём питания — подключение к источнику электрической энергии.

Распределение — передача питания на отдельные группы потребителей.

Коммутация — включение и отключение электрических цепей.

Защита — отключение цепей при возникновении перегрузки, короткого замыкания и других аварийных режимов.

Контроль — измерение и отображение основных параметров электрической сети.

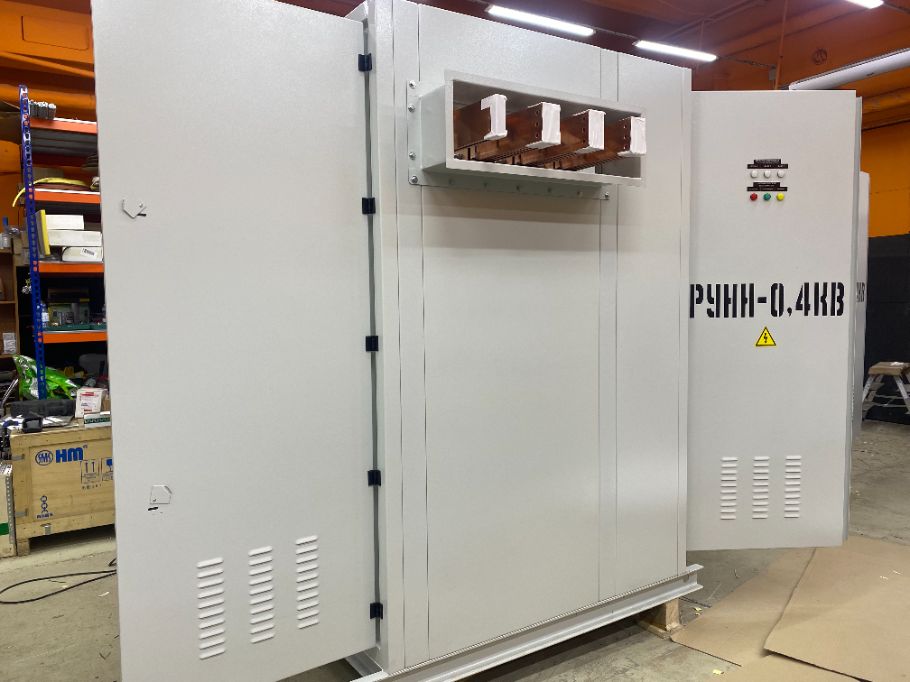

Силовые щиты выполняются преимущественно в виде металлических шкафов или панелей, внутри которых размещается коммутационная и защитная аппаратура. Конструкция определяется номинальными параметрами сети, количеством отходящих линий, установленной мощностью и условиями эксплуатации.

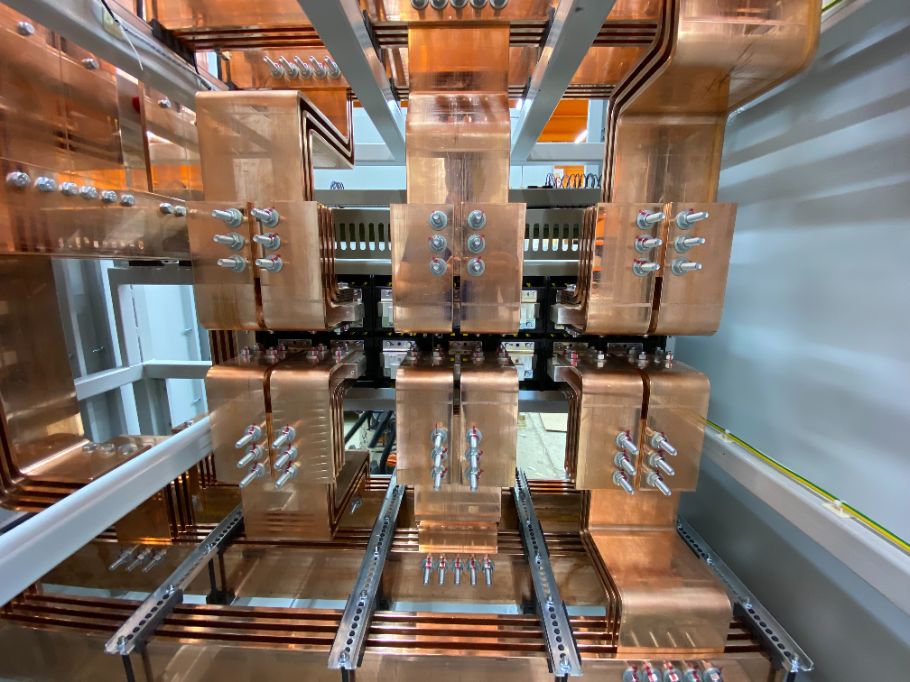

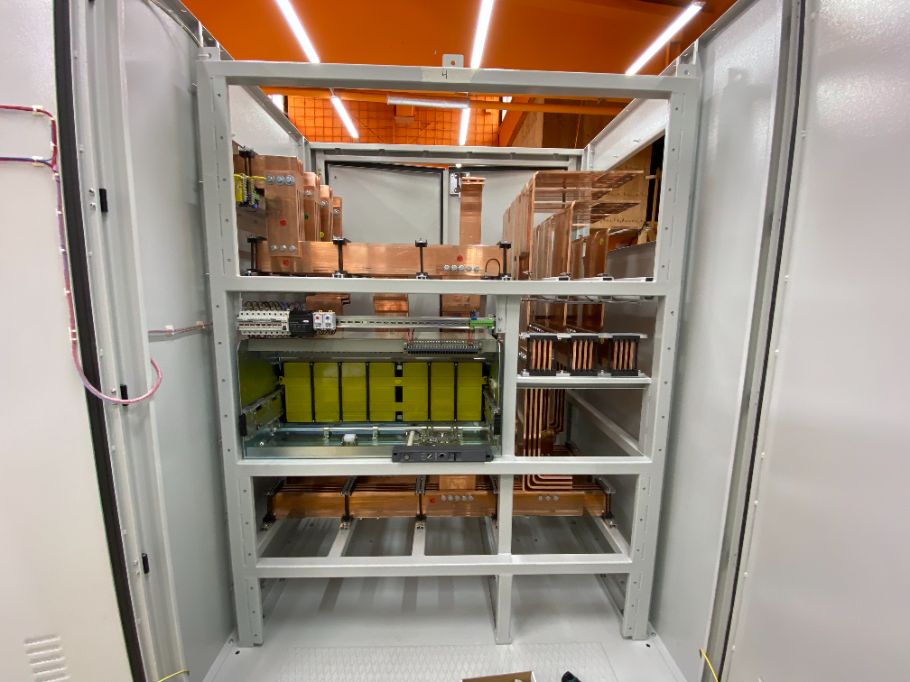

Корпус обеспечивает механическую защиту электрического оборудования и может иметь защитное антикоррозионное покрытие. Внутри предусматриваются монтажные панели, DIN-рейки, силовые и распределительные шины, кабельные вводы и клеммные соединения.

В зависимости от назначения силовой щит может иметь:

• настенное или напольное исполнение;
• одно- или двухстороннее обслуживание;
• одну или несколько секций;
• фиксированное или выкатное исполнение отдельных аппаратов;
• кабельный или шинный ввод;
• отдельные отсеки для силовой аппаратуры и кабельных подключений;
• возможность установки дополнительного оборудования.

Конструкция может быть выполнена как в компактном варианте для небольшого количества потребителей, так и в виде многошкафной системы для крупных промышленных объектов.

Степень защиты силового щита определяется кодом IP в соответствии с ГОСТ 14254-2015 (IEC 60529). Она характеризует степень защиты оболочки от доступа к опасным частям, проникновения твёрдых посторонних предметов и воздействия воды.

Для промышленных объектов степень защиты подбирается исходя из конкретных условий эксплуатации.

Типовые варианты исполнения:

IP31–IP41

Применяются преимущественно в сухих помещениях, электрощитовых и других зонах с относительно благоприятными условиями эксплуатации.

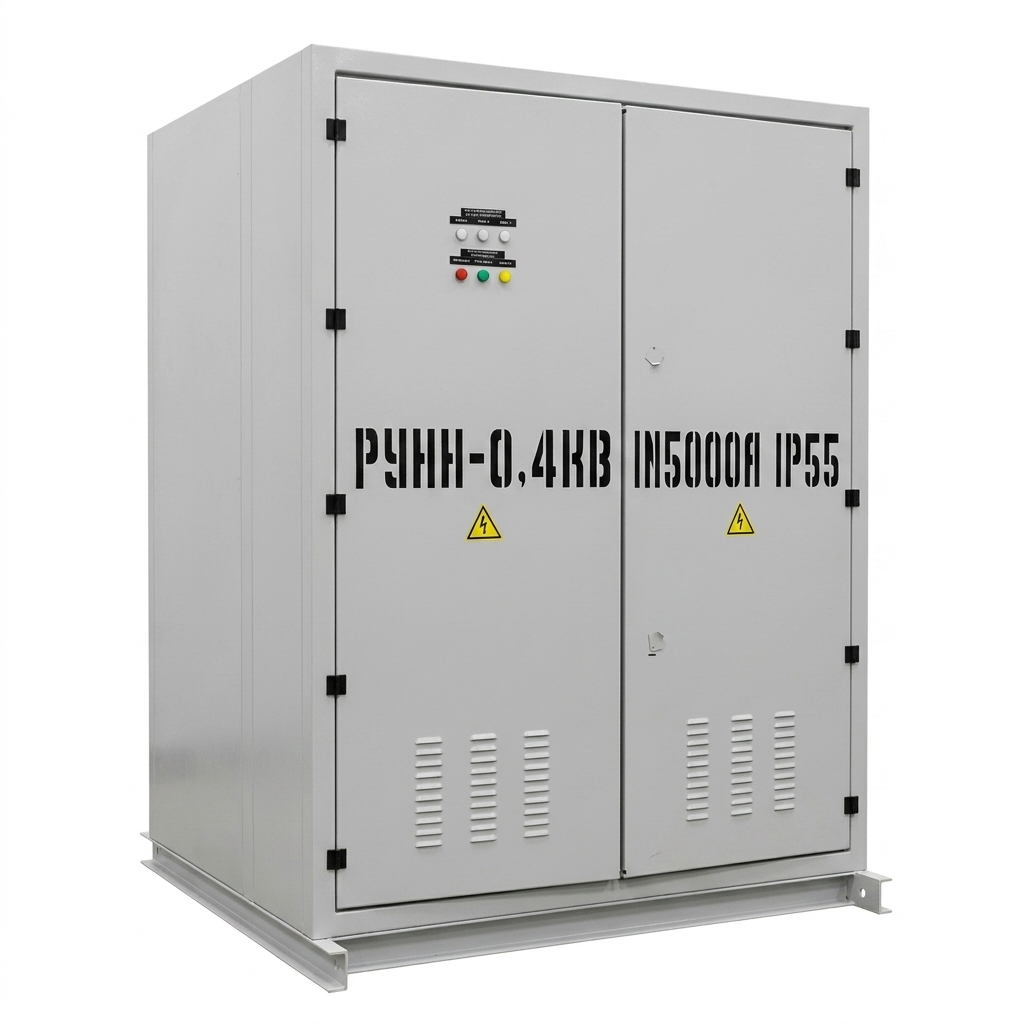

IP54–IP55

Подходят для многих производственных помещений, где оборудование подвергается воздействию пыли и влаги.

IP65–IP66

Используются в условиях повышенной запылённости и при значительном воздействии воды или водяных струй.

Выбор степени защиты производится с учётом места установки, характера технологического процесса, климатических факторов и требований проектной документации.

При необходимости корпус может дополнительно адаптироваться для эксплуатации в условиях повышенной влажности, наружной установки или воздействия агрессивной промышленной среды.

Состав силового щита формируется в соответствии с электрической схемой объекта и характеристиками подключаемых нагрузок. Основу комплектации составляют аппараты защиты и коммутации, распределительные шины и элементы подключения.

В зависимости от назначения в состав щита могут входить:

• вводные автоматические выключатели;
• автоматические выключатели отходящих линий;
• рубильники;
• выключатели нагрузки;
• контакторы;
• магнитные пускатели;
• устройства защитного отключения;
• устройства дифференциальной защиты;
• устройства защиты от перенапряжений;
• плавкие предохранители;
• трансформаторы тока;
• измерительные приборы;
• амперметры и вольтметры;
• мультиметры и многофункциональные измерительные приборы;
• устройства контроля напряжения;
• клеммные блоки;
• силовые и распределительные шины;
• шины PE и N;
• световая индикация;
• элементы местного и дистанционного управления.

Для управления электродвигателями силовые щиты дополнительно могут оснащаться контакторами, устройствами плавного пуска, частотными преобразователями и специализированными контроллерами.

При необходимости оборудование интегрируется в системы автоматизации и диспетчеризации, что позволяет осуществлять удалённый контроль состояния потребителей и основных параметров электросети.

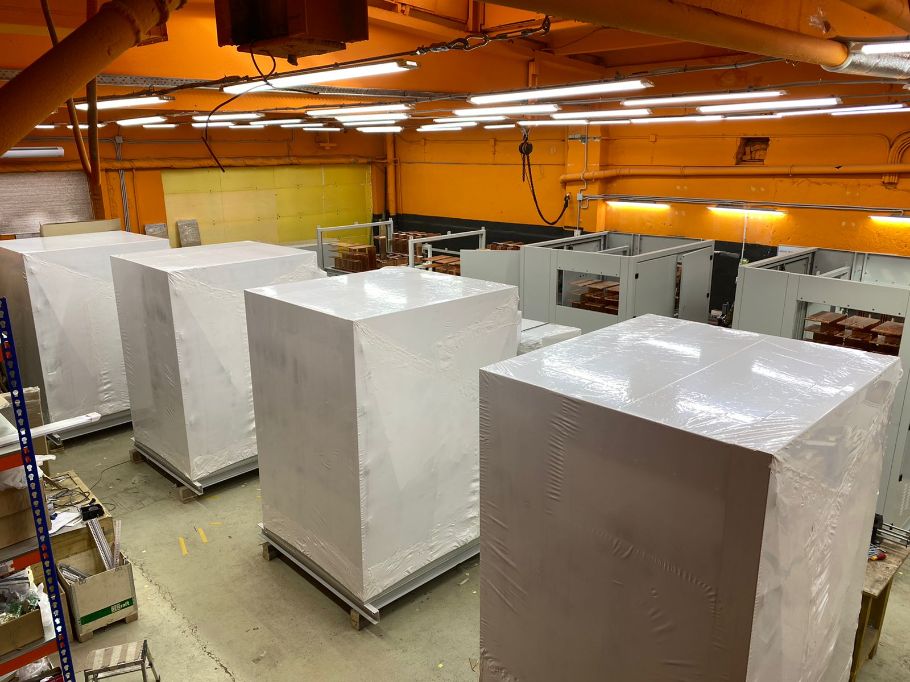

Перед поставкой и вводом в эксплуатацию силовые щиты проходят комплекс проверок, направленных на подтверждение соответствия изделия проектным требованиям и обеспечение его безопасной эксплуатации.

В процессе контроля проверяются:

• соответствие комплектации проектной документации;
• правильность установки электрических аппаратов;
• соответствие соединений принципиальной и монтажной схемам;
• качество контактных соединений;
• правильность маркировки кабелей и электрических цепей;
• непрерывность защитных цепей;
• сопротивление изоляции;
• электрическая прочность изоляции;
• работоспособность коммутационной аппаратуры;
• функционирование защитных устройств;
• работа цепей управления и сигнализации;
• состояние системы защитного заземления.

Для соответствующих конструкций дополнительно могут проводиться проверки нагрева при номинальной нагрузке, механической работоспособности, стойкости к токам короткого замыкания и других характеристик, предусмотренных применимыми стандартами и технической документацией.

Силовые щиты позволяют объединить функции распределения, коммутации и защиты силовых цепей в одном техническом решении. Это делает их удобным элементом системы электроснабжения промышленного предприятия.
